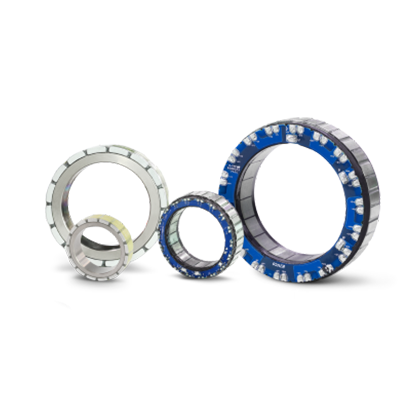

FMH系列无框力矩电机
人形机器人旋转关节模组以及直线关节模组动力
FMH系列无框力矩电机
? 全尺寸覆盖 外径覆盖 38–120mm，覆盖腰、肩、肘、腕、髋、膝、踝全类型关节，满足主流关节全规格需求；
? 温升低 采用定子真空灌胶工艺，绝缘与导热性能大幅提升，实现更低温升；
? 高扭矩密度 全新电磁方案搭配分瓣铁芯与高磁感硅钢片，槽满率更高，扭矩密度更突出
? 超大中空更低高度 超薄骨架大中空设计，方便机器人关节过线与布板，超薄铁芯结构，整体高度更低，完美适配人形机器人关节紧凑化设计
? 轻量化 工艺更新降低电机本体重量,提高功率密度,助力客户具身智能产品全身重量控的轻量化发展

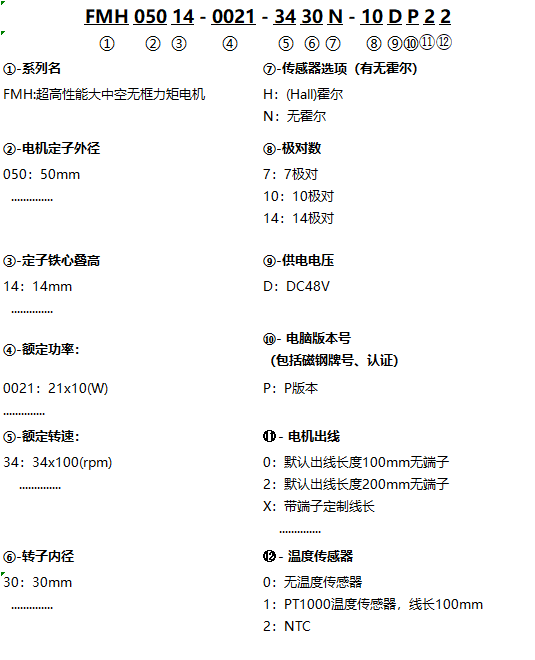

产品型号
FMH03807-0003-2018N-7DP02
加入对比
取消对比
FMH05014-0021-3430N-10DP22
加入对比
取消对比
FMH08513-0026-1558N-14DPX2
加入对比
取消对比
滑动显示更多
电气规格
收起
展开
额定电压(VDC)
48
48
48
额定功率Pn(W)
27
214
267
额定转矩Tn(Nm)
0.13
0.6
1.7
最大转矩Tm(Nm)
0.35
2.4
4.26
额定电流In(A)
0.13
5.05
8.2
最大电流Im(A)
3.21
23.1
21.6
额定转速nN(rpm)
2000
3400
1500
最大转速nM(rpm)
3500±10%
3700
2200±10%
转矩常数Kt(Nm/A)
0.116
0.13
0.207
机械时间常数τm(ms)
0.65
0.56
0.63
